一、轴承
(一)滚动轴承总论

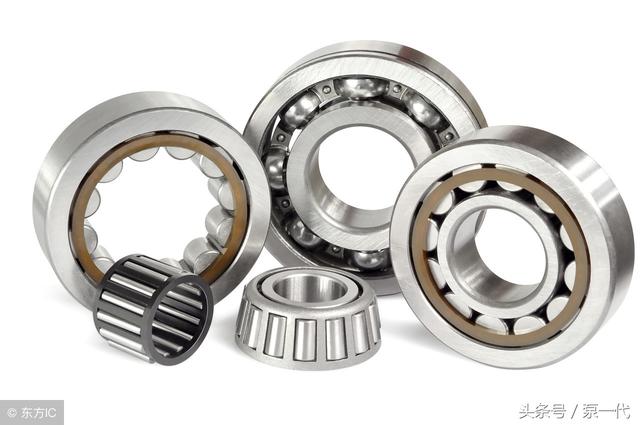

1.滚动轴承 rolling bearing
在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。可用于承受径向、轴向或径向与轴向的联合负荷。
2.单列轴承 single row bearing
具有一列滚动体的滚动轴承。
3.双列轴承 double row bearing
具有两列滚动体的滚动轴承。
4.多列轴承 multi-row bearing
具有多于两列的滚动体，承受同一方向负荷的滚动轴承，最好是指出列数及轴承类型，例如："四列向心圆柱滚子轴承"。
5.满装滚动体轴承 full complement bearing
无保持架的轴承，每列滚动体周向间的间隙总和小于滚动体的直径并尽可能小，以使轴承有良好的性能。
6.角接触轴承 angular contact bearing
公称接触角大于0°而小于90°的滚动轴承。
7. 调心轴承 self-aligning bearing
一滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承。
8. 可分离的轴承 separable bearing
具有可分离部件的滚动轴承。
9. 不可分离轴承 non-separable bearing
在最终装配后，轴承套圈均不能任意自由分离的滚动轴承。
注：对于不同方法分离零件的轴承，例如有双半套圈（02、01、08）的球轴承不另规定缩略术语。
10. 英制轴承 inch bearing
原设计时外形尺寸及公差以英制单位表示的滚动轴承。
11. 开型轴承 open bearing
无防尘盖及密封圈的滚动轴承。
12. 密封圈轴承 sealed bearing
一面或两面装有密封圈的滚动轴承。
13. 防尘盖轴承 shielded bearing
一面或两面装有防尘盖的滚动轴承。
14. 闭型轴承 capped bearing
带有一个或两个密封圈，一个或两个防尘盖及一个密封圈和一个防尘盖的滚动轴承。
15. 预润滑轴承 prelubricated bearing
制造厂已经充填润滑剂的滚动轴承。
16. 仪器精密轴承 instrument precision bearing
仪器专用的滚动轴承。
17. 组配轴承 matched bearing
配成一对或一组的滚动轴承。
（二）向心轴承
1. 向心轴承 radial bearing
主要用于承受径向负荷的滚动轴承，其公称接触角在0°到45°之间，基本零件为内圈、外圈和带或不带 保持架的滚动体。
2. 径向接触轴承 radial contact bearing
公称接触角为0°的向心滚动轴承。
3. 角接触向心轴承 angular contact radial bearing
公称接触角大于0°到45°的向心滚动轴承。
4. 外球面轴承 insert bearing
有外球面和带锁紧件的宽内圈的向心滚动轴承。主要供简单的外壳使用。
5. 锥孔轴承 tapered bore bearing
内圈有锥孔的向心滚动轴承。
6. 凸缘轴承 flanged bearing
在其一个套圈上，一般是外圈或圆锥外圈上有外径向凸缘的向心滚动轴承。
7. 滚轮（滚动）轴承 track roller (rolling bearing)
有厚截面外圈的向心滚动轴承，作为轮子在导轨上滚动，例如凸轮导轨。
8. 挡圈型滚轮（滚动）轴承 yoke type track roller (rolling bearing)
装有一对平挡圈的滚轮滚动轴承。
9. 万能组配轴承 universal matching bearing
任意选择一套或多套相同的向心滚动轴承一起使用时，可以得到予先对成对或成组安装所规定的特性。
（三）推力轴承
1. 推力轴承 thrust bearing
主要用于承受轴向负荷的滚动轴承，其公称接触角大于45°到90，基本零件为轴圈、座圈和带或不带保持架的滚动体。
2. 轴向接触轴承 axial contact bearing
公称接触角为90°的推力轴承。
3. 角接触推力轴承 angular contact thrust bearing
公称接触角大于45°但小于90°的推力滚动轴承。
4. 单向推力轴承 single direction thrust bearing
只能在一个方向承受轴向负荷的推力滚动轴承。
5. 双向推力轴承 double-direction thrust bearing
可在两个方向承受轴向负荷的推力滚动轴承。
6. 双列双向推力轴承 double row double-direction thrust bearing
有两列滚动体的双向推力滚动轴承，每列只在一个方向承受轴向负荷。
7. 直线(运动)轴承 linear (motion) bearing
两滚道在滚动方向上有相对直线运动的滚动轴承。
（四）球轴承
1. 球轴承 ball bearing
滚动体是球的滚动轴承。
2. 向心球轴承 radial ball bearing
滚动体是球的向心滚动轴承。
3. 深沟球轴承 deep groove ball bearing
每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
4. 装填槽球轴承 filling slot ball bearing
在沟型球轴承每个套圈的一个挡边上装填槽，以便能装填更多的球。
5. 锁口球轴承 counterbored ball bearing
外圈的一个挡边全部或部分去掉的沟型球轴承。
6. 三点接触球轴承 three point comtact ball bearing
单列角接触球轴承当受纯径向负荷时，每个受负荷的球与一沟道有两点接触，而与另一沟道有一点接触。受纯轴向负荷时，每个球与每一沟道只有一点接触。
7. 四点接触球轴承 four point contact ball bearing
单列角接触球轴承，当受纯径向负荷时，每个受负荷的球与两个沟道各有两点接触，而受纯轴向负荷时，各只有一点接触。
8. 推力球轴承 thrust ball bearing
滚动体是球的推力滚动轴承。
9. 单列双向推力球轴承 single row double-directino thrust ball bearing
接触角大于45°的四点接触球轴承。
10. 双排单向推力球轴承 doubel row single-direction thrust ball bearing
具有双排球的同心滚道且承受相同方向负荷的单向推力球轴承。
（五）滚子轴承
1. 滚子轴承 roller bearing
滚动体是滚子的滚动轴承。
2. 向心滚子轴承 radial roller bearing
滚动体是滚子的向心滚动轴承。
3. 圆柱滚子轴承 cylindrical roller bearing
滚动体是圆柱滚子的向心滚动轴承。
4. 圆锥滚子轴承 tapered roller bearing
滚动体是圆锥滚子的向心滚动轴承。
5. 滚针轴承 needle roller bearing
滚动体是滚针的向心滚动轴承。
6. 冲压外圈滚针轴承 drawn cup needle roller bearing
薄钢板冲压（拉伸）外圈向心滚针轴承，其一端封闭或两端敞开，经常不带内圈使用。
7. （凸）球面滚子轴承 convex roller bearing
滚动体是凸球面滚子的向心滚动轴承。
8. 凹面滚子轴承 concave roller bearing
滚动体是凹面滚子的向心滚动轴承。
9. 球面滚子轴承 spherical roller bearing
滚动体是凸球面或凹面滚子的调心向心滚动轴承。有凸度球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
10. 交叉滚子轴承 crossed roller bearing
有一列滚子的角接触滚动轴承，相邻滚子交叉成十字配置，以使一半滚子（每数第二个滚子）承受一个方向的轴向负荷，而相反方向的轴向负荷由另一半滚子承受。
11. 推力滚子轴承 thrust roller bearing
滚动体是滚子的推力滚动轴承。
12. 推力圆柱滚子轴承 cylindrical roller thrust bearing
滚动体是圆柱滚子的推力滚动轴承。
13. 推力圆锥滚子轴承 tapered roller thrust bearing
滚动体是圆锥滚子的推力滚动轴承。
14. 推力滚针轴承 needle roller thrust bearing
滚动体是滚针的推力滚动轴承。
15. 推力球面滚子轴承 spherical thrust roller bearing
滚动体是凸球面或凹面滚子的调心推力滚动轴承。有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子轴承的轴圈滚道为球面形。
二. 轴承零件：
（一）轴承零件总论
1. 轴承零件 bearing part
组成滚动轴承的各零件之一，但是不包括所有的附件。
2. 轴承套圈 bearing ring
具有一个或几个滚道的向心滚动轴承的环形零件。
3.轴承垫圈 bearing washer
具有一个或几个滚道的推力滚动轴承的环形零件。
4.平挡圈 loose rib
一个可分离的基本上平的垫圈，用其内或外部分作为向心圆柱滚子轴承外圈或内圈的一个挡边。
5.斜挡圈（可分离的）(separate) thrust collar
一个可分离的有"L"形截面的圈，用其外部分作为向心圆柱滚子轴承内圈的一个挡边。
6. 中挡圈 guide ring
在具有两列或多列滚子的滚子轴承内的一个可分离的圈，用于隔离两列滚子并引导滚子。
7. 止动环 locating snap ring
具有恒定截面的单口环，装在环形沟里，将滚动轴承在外壳内或轴上轴向定位。
8. 锁圈 retaining snap ring
具有恒定截面的单口环，装在环形沟里作为挡圈将滚子或保持架保持在轴承内。
9. 隔圈 spacer
是环形零件，用于两个轴承套圈或轴承垫圈之间或两半轴承套圈之间或两半轴承垫圈之间以使它们之间保持所规定的轴向距离。
10. 密封圈 seal
由一个或几个零件组成的环形罩，固定在轴承的一个套圈或垫圈上并与另一套圈或垫圈接触或形成窄的迷宫间隙，防止润滑油漏出及外物侵入。
11. 防尘盖 shield
是个环形罩，通常由薄金属板冲压而成，固定在轴承的一个套圈或垫圈上，并朝另一套圈或垫圈延伸，遮住轴承内部空间，但不与另一套圈或垫圈接触。
12. 护圈 flinger
附在内圈或轴圈上的一个零件，利用离心力以增强滚动轴承防止外物侵入的能力。
13.滚动体 rolling element
在滚道间滚动的球或滚子。
14. 保持架 cage
部分地包裹全部或一些滚动体，并与之一起运动的轴承零件，用以隔离滚动体，并且通常还引导滚动体和将其保持在轴承内。
（二）轴承零件结构特征
1. 滚道 raceway
滚动轴承承受负荷部分的表面，用作滚动体的滚动轨道。
2. 直滚道 straight raceway
在垂直于滚动方向的平面内的母线为直线的滚道。
3. 凸度滚道 crowned raceway
在垂直于滚动方向的平面内呈连续的微凸曲线的基本圆柱形或圆锥形的滚道，以防止在滚子与滚道接触处产生应力集中。
4. 球面滚道 spherical raceway
滚道为球表面的一部分。
5. 沟道 raceway groove
球轴承的滚道呈沟形，通常为一个圆弧形的横截面，其半径略大于球半径。
6. （沟）肩 (groove)shoulder
沟（滚）道的侧面。
7. 挡边 rib
突出于滚道表面与滚动方向平行的窄凸肩。用以支承和引导滚动体并使其保持在轴承内。
8. 引导保持架的表面 cage riding land
轴承套圈和垫圈的圆柱形表面，用以在径向引导保持架。
9. 套圈（垫圈）端面 ring (washer) face
垂直于套圈（垫圈）轴心线的套圈（垫圈）表面。
10. 轴承内孔 bearing bore
滚动轴承内圈或轴圈的内孔。
11. 圆柱形内孔 cylindrical bore
轴承或轴承零件的内孔，其母线基本为直线并与轴承轴心线或轴承零件轴心线平行。
12. 圆锥形内孔 tapered bore
轴承或轴承零件的内孔，其母线基本为直线并与轴承轴心线或轴承零件轴心线相交。
三．轴承配置及分部件
（一）轴承配置
1．成对安装 paired mounting
两套滚动轴承端面对端面地安装在同一轴上的一种安装方式，工作时可将其视为一个整体。轴承可以背对背、面对面或成串联式安装。
2．组合安装 stack mounting
三套或更多的滚动轴承端面对端面地安装在同一轴上的一种安装方式，工作时可将其视为一个整体。
3．背对背配置 back-to-back arrangement
两套滚动轴承相邻外圈的背面对背面的安装方式。
4．面对面配置 face-to-face arrangement
两套滚动轴承相邻外圈的前面对前面的安装方式。
5．串联配置 tandem arrangement
两套或更多的滚动轴承中的一套轴承外圈的背面与下一套轴承外圈的前面相对的安装方式。
6．配对 matched pair
按预定特征（通常按预负荷或游隙）挑选或制造的两套滚动轴承，并按规定方法安装在一起。
7．组配 matched stack
将三套或更多的滚动轴承按预定的特性，通常按预负荷或游隙挑选或制造，并按规定方法安装在一起。
（二）分部件
1. 分部件 sub-unit
可以自由地从轴承上分离下来的带或不带滚动体，或带保持架和滚动体的轴承套圈或轴承垫圈，可以自由地从轴承上分离下来的滚动体与保持架的组件。
2. 可互换分部件 interchangeable sub-unit
一个分部件可由一相同组的其他分部件替换而不影响轴承的功能。
3. 内圈、保持架和球（滚子）组件 inner ring cage andball (roller) assembly
由一个内圈、球（滚子）和保持架组成的分部件。
4. 圆锥内圈组件 cone assembly
由一个圆锥内圈、圆锥滚子和保持架组成的分部件。
5. 外圈、保持架和球（滚子）组件 outer ring cage andball (roller)assembly
由一个外圈、球（滚子）和保持架组成的分部件。
6. 无内圈的滚针轴承 needle roller bearing without inner ring
由一个外圈与满装轴承的滚针或一个外圈与滚针及保持架组成的分部件。当需要时，可将轴承的补充叙述加在本条内，例如：“滚针轴承，满装，冲压外圈，无内圈”或“滚针轴承有保持架，机制套圈，无内圈”。
（三）滚动体和保持架组件
1. 滚动体和保持架组件 rolling element and cage assembly
由滚动体和保持架组成的分部件。
2. 球（滚子）和保持架组件 ball (roller) and cage assembly
由球（滚子）轴承的滚动体和保持架组成的分部件，当不特指组件用于向心轴承还是推力轴承时使用。
3. 球和保持架向心（推力）组件 ball and cage radial(thrust) assembly
向心（推力）球轴承的球和保持架组件。
4. 滚子和保持架向心（推力）组件 roller and cage radial(thrust) assembly
向心（推力）滚子轴承的滚子和保持架组件。当需要时，可将滚子类型加在本条中，例如“滚针和保持架推力组件"或"圆柱滚子和保持架向心组件”。
四．尺寸
（一）尺寸方案及系列
1. 尺寸方案 dimension plan
包括滚动轴承外形尺寸的系统或表。
2. 轴承系列 bearing series
一组特定类型的滚动轴承，具有逐渐增加的尺寸，在大多数情况下有相同的接触角且外形尺寸之间有一定的关系。
3. 尺寸系列 dimension series
宽度系列或高度系列与直径系列的组合，对圆锥滚子轴承还包括角度。
4. 直径系列 diameter series
我国现行标准尺寸方案的一部分，轴承外径的递增系列，对每一个标准的轴承内径来说，有一个外径系列，而两直径之间经常有一特定关系。
5. 宽度系列 width series
我国现行标准尺寸方案的一部分。轴承宽度的递增系列，对每一直径系列的轴承内径，有一宽度系列。
6. 高度系列height series
我国现行标准推力轴承尺寸方案的一部分。轴承高度的递增系列，对每一直径系列的轴承内径，有一高度系列。
7. 角度系列 angle series
我国现行标准圆锥滚子轴承尺寸方案的一部分。接触角的一个特定范围。
（二）轴心线、平面、方向
1. 轴承轴心线 bearing axis
滚动轴承的理论旋转轴心线，对向心轴承即内圈轴心线，对推力轴承则指轴圈轴心线。
2. 内圈（轴圈）轴心线 inner ring (shaft washer) axis
内圈（轴圈）的基本圆柱孔或圆锥孔的内接圆柱体或内接圆锥体的轴心线。
3. 外圈（座圈）轴心线 outer ring (housing washer) axis
如果外圈的外表面是圆柱形的，则外表面的外接圆柱体的轴心线即为外圈轴心线，如果该表面基本是球面形的，则通过套圈外表面外接球体中心，垂直于外圈基准端面的线，为该外圈的轴心线。
4. 圆锥内圈（外圈）轴心线 cone (cup) axis
圆锥滚子轴承内圈（外圈）的轴心线。
5. 径向平面 radial plane
垂直于轴心线的平面，与套圈基准端面或垫圈背面的切面平行的平面，可以认为是径向平面。
6. 径向 radial direction
在径向平面内通过轴心线的方向。
7. 轴向平面 axial plane
包容轴心线在内的平面。
8. 轴向 axial direction
平行于轴承轴心线的方向。与套圈基准端面或垫圈背面的切面垂直的方向，可以认为是轴向。
9. 径向（轴向）距离 radial (axial) distance
在径向（轴向）测出的距离。
10. 接触角（公称接触角） contact angle (nominal contact angle)
垂直于轴承轴心线的平面（径向平面）与经轴承套圈或垫圈传递给滚动体的合力作用线（公称作用线）之间的夹角。
