轴承视界华润水泥立磨轴承座出现磨损问题，根据现场2个轴承座的磨损程度，分别制定不同的修复方案，其中固定侧轴承座磨损部位存在完整的修复基准面，可以直接采取刮研工艺通过2次刮研的方式完成快速修复。但是自由侧轴承座轴承安装位置已经完全没有了修复基准面，磨损更为严重，单边深度可达3mm，为了保证此轴承座的修复精度，则必须重新寻找和建立新的修复基准面，对基准面尺寸进行精确测量，然后根据测得尺寸以及轴承座内孔的结构形式加工相应的工装，工装加工需要满足的条件是加工工艺简单，2小时内完成加工，且加工的精度完全满足修复过程所需的精度要求。

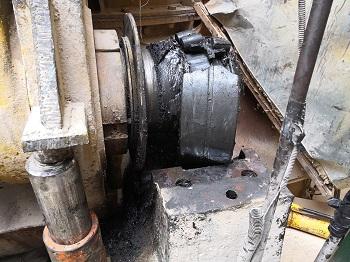

轴承座磨损
在企业的配合下，通过2小时内完成了自由侧轴承座修复工装的制作，这样磨辊摇臂两个轴承座均满足了刮研修复的条件，可以保证两个轴承座8小时内顺利完成修复。
磨辊两个摇臂轴承座修复共计耗时10小时时间（包含工装修复时间）。
轴承座磨损在线修复采用索雷技术具体的操作过程如下：
（1）表面烤油：使用乙炔氧气进行烤油，操作时间控制在10分钟至15分钟之间；

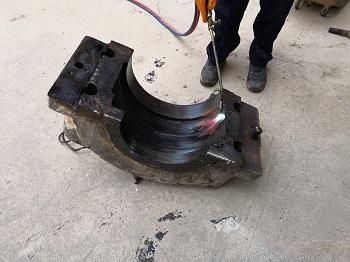

轴承座烤油处理
（2）表面打磨：使用磨光机将表面打磨粗糙、干净，提高索雷碳纳米聚合物SD7101H的粘结力。整个打磨过程控制在30分钟左右；
轴承座表面打磨处理
（3）计算碳纳米聚合物材料的用量，并根据计算结果调和材料；
（4）将调和好的材料均匀涂抹至轴承座的表面，并快速对材料进行刮研。刮研过程中保证刮研的持续性和刮研精度；
刮涂索雷SD7101H碳纳米聚合物材料
（5）材料自然固化30分钟后，去除表面及边缘多余材料，然后再进行第二次刮研；
（6）两次刮研完成后，使用碘钨灯对轴承座表面进行加热，加热固化时间控制在2小时以上，加热温度控制在60℃即可；
刮涂索雷SD7101H碳纳米聚合物材料
（7）材料完全固化后，使用砂纸打磨去除表面釉面，并使用无水乙醇或者丙酮清洗干净即可；
（8）再次少量调和索雷SD7101H碳纳米聚合物材料，均匀涂抹至修复后的表面，迅速将轴承安装到位，完成修复。
修复完毕
从整个修复过程可以看出，索雷技术对整个修复过程非常简单快捷，无需繁琐的工序步骤和大量的工具，但是修复过程中很多细节部分需要严格把控。
