抢看!安全解救手臂 轴承拆卸不可少

近两日,有关报道报出,有名快递员不慎把自己手臂卡在快递分拣传送带下方的轴承内,经消防人员把轴承安全的卸下后,成功的将这名快递员被卡手臂给取出,快递员的手获救。像这样被卡在轴承里面弄不掉的事件发生了很多,为了大家的安全着想,中华轴承网根据了解,分享有关在发生事故时,能安全把轴承卸下来的有关知识。

滚动轴承的安全拆卸

滚动轴承的拆卸,是机械维修中的重要拆卸内容之一。一般应在专门的轴承拉器或压床上进行(拉出或压入)。在无条件的情况下,最常用的方法是将轴垂直夹牢在台钳上,用低碳钢平冲(或专用打头)抵紧在轴承内圈上 (不能直接敲打轴承,以免变形损坏), 用手锤在对称位置依次交替均匀地打下,要防止歪斜,使轴承平稳地渐渐退下。操作时要将冲子拿稳,防止滑到保持架_上损坏轴颈。

拆装的作用力尽可能施于静配合座圈上。不允许经过滚子或滚珠传递外力,应在配合较紧的座圈上加力(压入用的工具应直接顶在轴承内圈或外圈上),以避免滚动体和滚道工作表面上产生凹痕,甚至损坏轴承。若轴承内圈与轴配合有过盈,最好将轴承放在温度为80 ~90 C的机油中加热,但轴承不能与槽底相接触,因为槽底的温度超过油温,这样可能致使轴承过热。不论从轴上或孔中取出轴承,都应以拉出或压出为好,以免损坏。在实际工作中还会遇到因装配过盈量太大,轴承和轴咬死的现象,拆卸相当困难。当确定此轴承已经损坏,不能继续使用,而又无法取出时,可在不伤害相关零件情况下,用手锤直接敲击轴承座圈,震碎裂开,然后取下。

外圈的拆卸

抢看!安全解救手臂 轴承拆卸不可少

拆卸过盈配合的外圈,事先在外壳的圆周上设置几处外圈挤压螺杆用螺丝,一面均等地拧紧螺杆,一边拆卸。这些螺杆孔平常盖上盲塞,圆锥滚子轴承等的分离型轴承,在外壳挡肩上设置几处切口,使用垫块,用压力机拆卸,或轻轻敲打着拆卸。

内圈的拆卸

抢看!安全解救手臂 轴承拆卸不可少

内圈的拆卸,可以用压力机械拔出最新简单。此时,要注意让内圈承受其拔力。大型轴承的内圈拆卸采用油压法。通过设置在轴上的油孔加以油压,以使易于拉拔。宽度大的轴承则油压法与拉拔卡具并用,进行拆卸作业。

击卸法拆卸

抢看!安全解救手臂 轴承拆卸不可少

击卸是一种最简单、最常见的拆卸方法。它是借锤击的力量,使相互配合的零件产生位移而互相脱离,达到拆卸目的的一种拆卸方法。

击拆常用的工具是手锤,即普通钳工手锤、冲子和垫块。冲子用钢料制成,受锤击的顶部加工成球形,使与工件接触的一端通常镶以软金属,如铜、铝等,并做成平的或适合工件的形状,以保护工件表面不受损伤。

击卸时,应根据不同的机件结构采取不同的方法和步骤。

滑动轴承衬套和滚动轴承外套在孔中都属过盈配合,从孔中取出它们,也常用击卸的方法。击卸时,衬套被锤击的端面应该垫上垫块。击卸小直径的衬套时,最好使用阶梯冲子,冲子的小直径正好与衬套的内孔相配合,冲子的大直径比衬套外径约小0.5mm 左右。

对于大直径的衬套和滚动轴承的拆卸,多采用套管。普通小型轴承盖的拆卸,常采用对称地打入斜垫的办法,将轴承盖打开。

压卸和拉卸

抢看!安全解救手臂 轴承拆卸不可少

压卸和拉卸比击卸有很多优点,它施力均匀,力的大小和方向容易控制,能够拆卸较大的零部件和过盈量较大的零部件, 并且这种拆卸方法损坏零件的机会较少。但是,压卸和拉卸需要相应的机械和工具。压卸需要使用压力机床,常用的压力机床有机械压力机、摩擦压力机和液压压力机等。拉卸常使用拉模,拉模有固定臂和活动臂之分,又有二爪和三爪之分,拉模爪子所加的拉力应当加在轴承内圈上,在结构特殊,无法拉住内圈时,可以拉住外圈。

拆卸安装在圆柱形轴径上的轴承

冷拆卸

抢看!安全解救手臂 轴承拆卸不可少

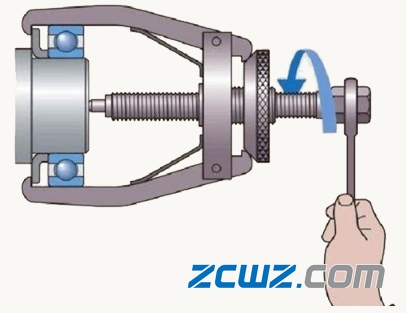

拆卸较小型轴承时,可通过合适的冲头,轻轻敲击轴承套圈的侧面以将其从轴上卸下,更加的方法是使用机械拉拔器(上图)。

拉抓应作用于内圈或相邻部件。如果轴肩和轴承座孔肩预留了可容纳拉拔器拉抓的凹槽,则可以简化拆卸过程。

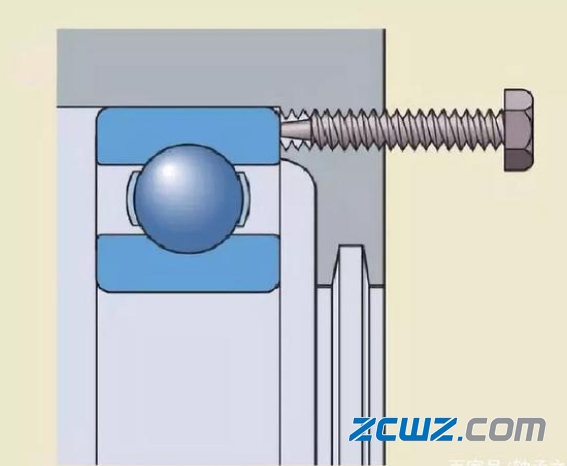

此外,在孔肩的位置加工一些螺纹孔,便于螺栓把中除轴承顶出(下图)

抢看!安全解救手臂 轴承拆卸不可少

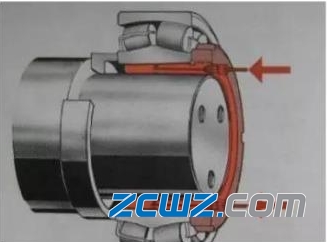

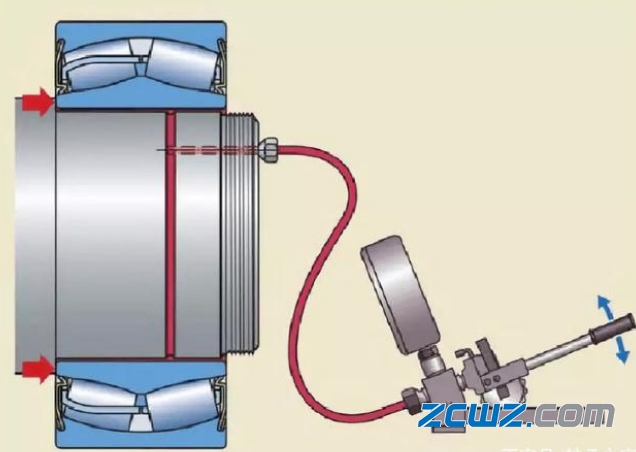

大中型轴承所需的力通常要比机械工具所能提供的更大。因此,建议使用液压助力工具或注油法,或两者一起使用。这意味着需要在轴上设计有油孔和油槽(下图)。

抢看!安全解救手臂 轴承拆卸不可少

热拆卸

抢看!安全解救手臂 轴承拆卸不可少

拆卸滚针轴承或NU、NJ和NUP型圆柱滚子轴承的内圈时,适合使用热拆卸法。常用的两种加热工具:加热环和可调式感应加热器。

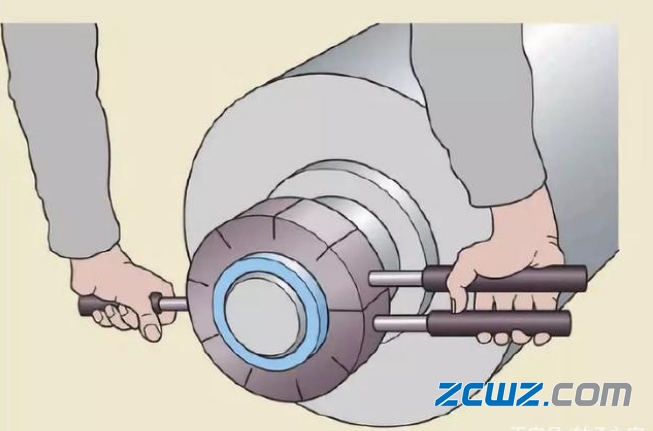

加热环通常用于安装和拆卸与其尺寸相同的中小型轴承的内圈。加热环由轻合金制成。加热环带有径向开槽,且配备电绝缘手柄(下图)。

抢看!安全解救手臂 轴承拆卸不可少

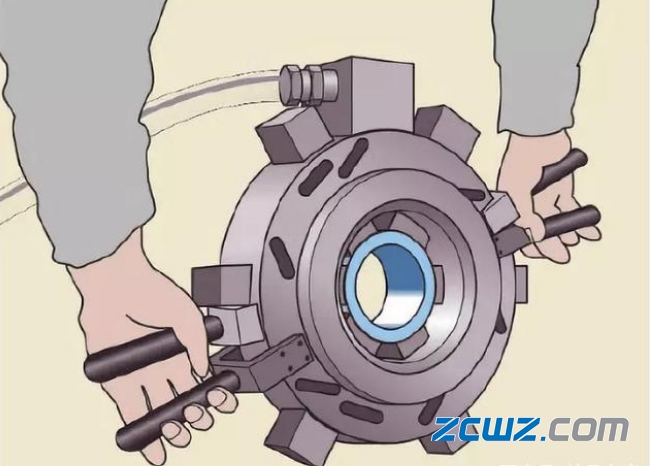

如果经常拆卸不同直径的内圈,建议使用可调式感应加热器。这些加热器可以迅速加热内圈,而不会使轴变热。拆卸大型的圆柱滚子轴承的内圈时,可以使用一些特殊的固定式感应加热器。

拆卸安装在圆锥形轴径上的轴承

可使用机械或液压助力拉拔器拉住内圈,即可拆卸小型轴承。某些拉拔器配有弹簧操作臂,使用这种有自对心设计的拉拔器,可以简化程序,避免损坏轴径。

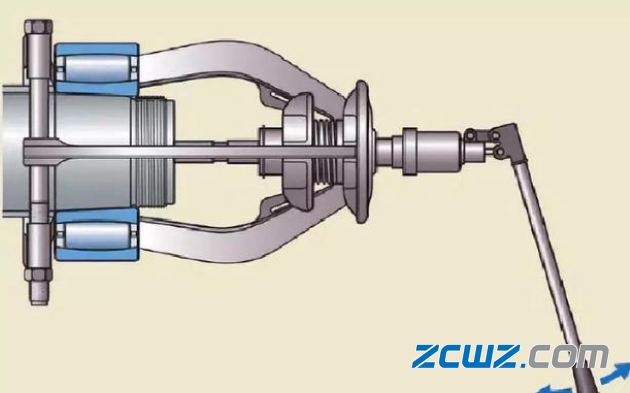

倘若不能在内圈上使用拉拔器拉抓,则应经由外圈,或采用拉拔器结合拉拔片的方式拆卸轴承(下图)。

抢看!安全解救手臂 轴承拆卸不可少

拆卸紧定套上的轴承

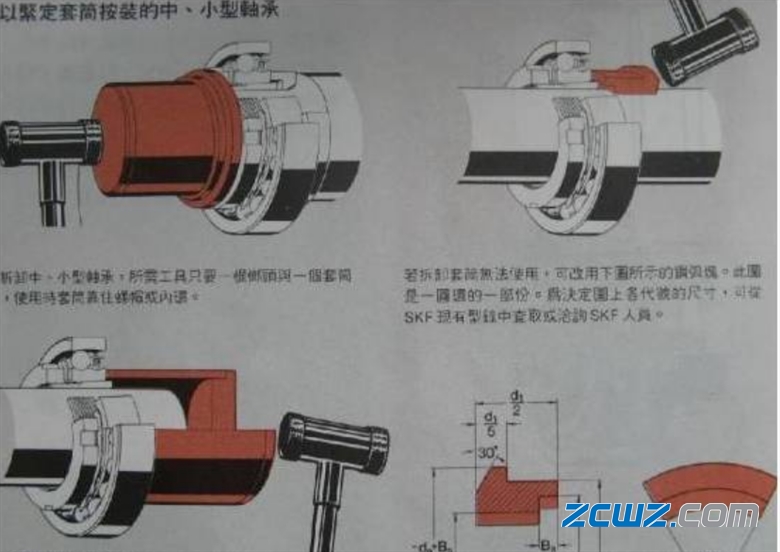

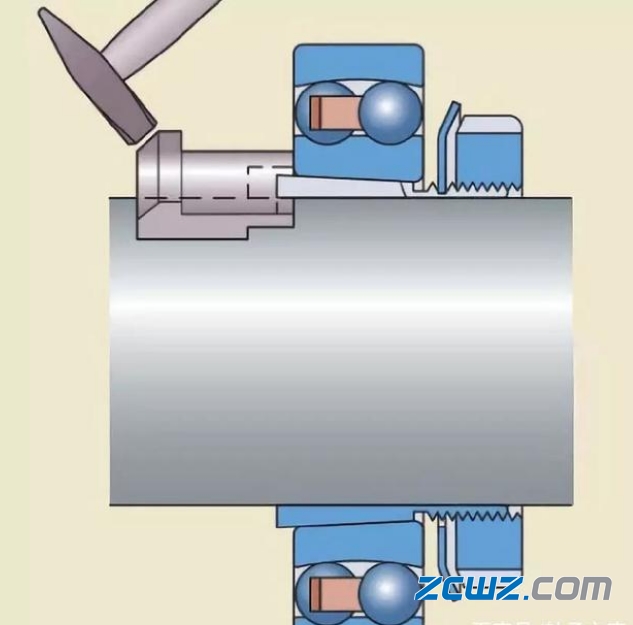

对安装在紧定套配直身轴上的小型轴承,可以使用锤子来敲击均匀作用在轴承内圈端面的小钢块来拆卸(下图)。

抢看!安全解救手臂 轴承拆卸不可少

在此之前,需要将紧定套锁紧、螺母拧松数圈。

对安装于紧定套配阶梯轴上的小型轴承,可以使用锤子通过一个特制的套筒敲击紧定套锁紧螺母的小端面来拆卸(下图)。

抢看!安全解救手臂 轴承拆卸不可少

在此之前,需要将紧定套锁紧螺母拧松数圈。

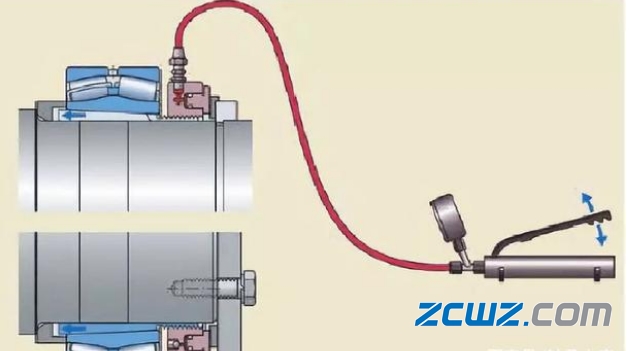

对于安装在紧定套配阶梯轴上的轴承,使用液压螺母可使轴承拆卸更简便。为此必须在紧靠液压螺母活塞的位置安装合适的止动装置(下图)。

抢看!安全解救手臂 轴承拆卸不可少

注油法是更简易的方法,但必须使用带有油孔和油槽的紧定套。

拆卸退卸套上的轴承

拆卸退卸套上的轴承时,必须卸下锁定装置,如锁紧螺母、端板等。

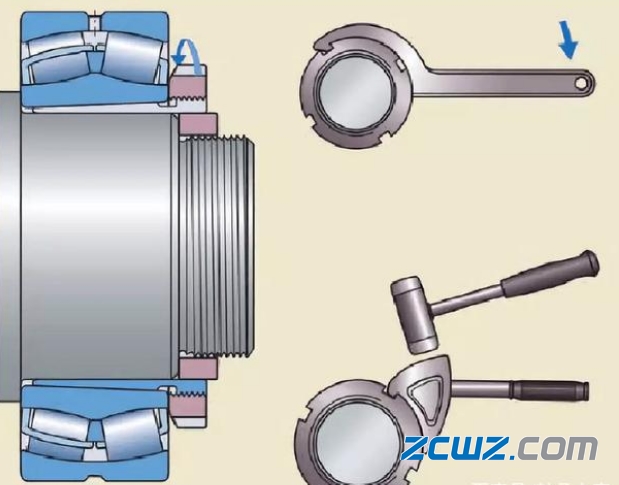

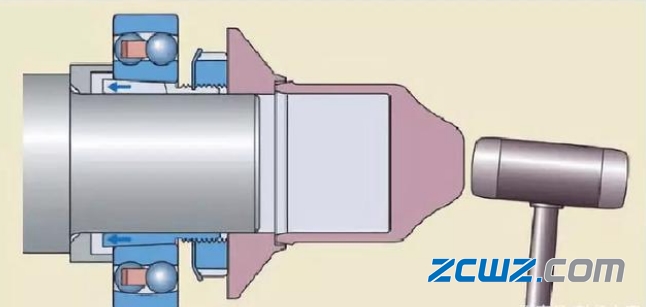

对于中小型轴承,可以利用锁紧螺母、钩形扳手或冲击扳手来进行拆卸(下图)。

抢看!安全解救手臂 轴承拆卸不可少

对于安装在退卸套上的中大型轴承,可以利用液压螺母轻松拆卸。建议在轴端的液压螺母后面安装止动装置。该止动装置可以防止退卸套从配合位置突然分离时,退卸套和液压螺母从轴上飞出。
