滚针轴承不同类型的安装方式

滚针轴承是带圆柱滚子的滚子轴承,相对其直径,滚子既细又长,这种滚子称为滚针。根据滚针轴承型号表查询可知,滚针轴承有:无内圈滚针轴承,带内圈滚针轴承,冲压外圈滚针轴承和满装滚针轴承等,根据这不同的滚针轴承类型来说,中华轴承网根据对轴承安装方法的了解,告诉大家有关滚针轴承不同类型的安装方式具体情况。

滚针轴承不同类型的安装方式

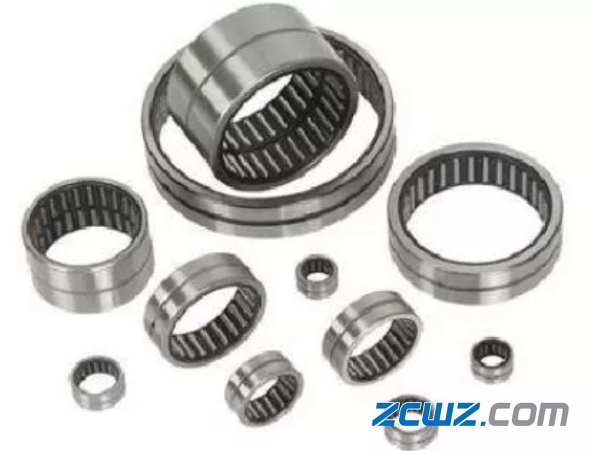

滚针轴承

满装滚针轴承的安装方式

1、安装满装滚针轴承时,是利用辅助套筒进行的;

2、辅助辊或辅助套筒托住滚针不使滚针掉出,轴颈以其自身的倒角将滚针掀起;

3、随着滚针轴承在轴颈上向里缓缓移动,辅助辊或辅助套筒便慢慢退出,直至装到工作位置为止。

4、辅助辊、辅助套筒的外径应比轴直径小0.1―0.3mm。安装时,先将轴承外圈内表面涂以润滑脂,靠紧内表面贴放滚针(放入最后一根滚针时应留有间隙)。

5、接着把代替轴颈或轴承内圈的辅助辊或辅助套筒推入外圈孔内,并使其端面对准安装轴端面或已安装在轴上的轴承内圈端面,

然后用压力机或手锤敲打施加压力。

滚针轴承安装方式

1、将辅助套筒外径涂一薄层润滑油,套入轴承外圈,使辅助套筒和轴承外圈构成一个环形孔,然后再于环形孔中装滚针。

2、装完滚针之后,用工作轴将辅助套筒推出即可。

无内圈或无外圈的滚针轴承安装方式

1、在安装时,可先将轴或壳体孔的滚动表面涂一薄层润滑脂,并把滚针依次紧贴于安装部位的润滑脂上。

2、贴放最后一根滚针时应留有间隙,间隙的大小在滚针轴承的圆周上以0.5mm为宜。

3、不能把最后一根滚针硬挤装进去,或者少装一根滚针,因为硬挤装时,轴承会被卡死不能旋转;

3、少装时,间隙过大,易造成轴承运转时滚针发生扭摆和折断。

冲压外圈滚针轴承安装方式

1、由于外圈壁很薄,滚针轴承不要用手锤敲打安装,应使用压力机压入。

2、因为手锤敲打时,压力不均匀,容易使滚针轴承的外圈产生局部变形。

温馨提示:滚针轴承承载能力大,适用于安装尺寸受限制的支承结构,轴颈表面经淬硬作为滚动面,轴承用压入配合装入座孔中,无须再对它进行轴向定位。轴承在安装前应注入适量的润滑脂,通常情况下,装配后不用再润滑 BK型轴承用于轴颈无伸出端的支承中,端面封闭起密封作用,并能承受小的轴向游动。
