轴承视界通用滚动轴承---直线运动滚动支承的特性和应用（华轴网轴承知识分享）
| 类型 | 结 构 简 图 | 特性与应用 |
|---|---|---|

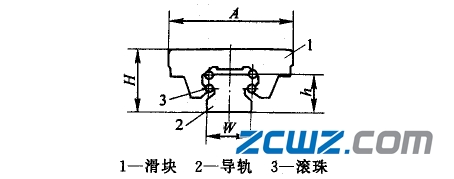

| 滚动直线球导轨副 |  | 滚动体与圆弧沟槽相接触，与点接触相比承载能力大，刚性好 摩擦系数小，一般小于0.005，仅为滑动导轨副的1/20～1/50，节省动力，可以承受上下左右四个方向的载荷 磨损小，寿命长，安装、维修、润滑简便。运动灵活、无冲击，在低速微量进给时，能很好地控制位置尺寸 |

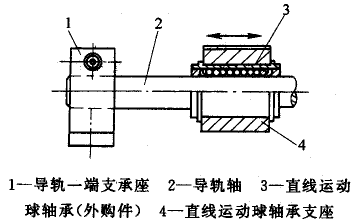

| 滚动直线导套副 |  | 摩擦系数小，只有0.001～0.004，节省动力。微量移动灵活、准确，低速时无蠕动爬行 精度高，行程长，移动速度快。具有自调整能力，可降低相配件加工精度。维修、润滑简便 导轨与导套呈圆柱形，造价低，但滚动体与轴呈点接触，承载能力较小，适用于精度要求较高、载荷较轻的场合 |

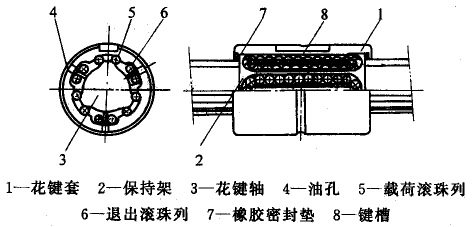

| 滚动直线花键副 |  | 摩擦阻力极小，可进行高速旋转或直线往复运动(速度可达100m／min以上)。摩擦阻力几乎与运动速度无关，在低速微动往复运动时，不会出现爬行现象 可采用变换滚珠直径大小的办法施加预加载荷，消除正反转的间隙，以减少冲击和提高刚度及运动精度，承载能力高，寿命长，精度保持性好 |

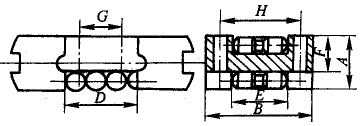

| 滚动直线滚子道轨副 |  | 滚动体为圆柱滚子，承载能力大约为球轴承的10倍以上 摩擦系数小，且动静摩擦系数之差较小，对反复启动、停车、反向且变化频率较高的机构可减少整机重量及动力消耗 灵敏度高，低速微调时控制准确，无爬行，滚动时导向性好，可提高机械随动性及定位精度。润滑系统简单，装拆、调整方便 |
