轴承视界滚动轴承,如果没有选择错误和能够正确使用的话,到轴承寿命之前,可使用很长一段时间。在这种情况下,损伤状态为剥离。
另一方面,还有意外地提早损伤,而经不住使用的早期损伤。作为该早期损伤的原因.有使用和润滑上考虑的不够，进而还有异物侵入,轴承组装的误差和轴的挠度大,对轴和轴承箱的研究不够等。可以说,这些原因互相重合的情况比较多。
所以,要在充分了解轴承使用的机器,使用条件,轴承外围的结构的基础上,如果能弄清事故发生前后的状况,再结合轴承的损伤情况和多种原因进行考察,就可以防止同类事故的再次发生。
轴承剥落损伤状态：
轴承在受载荷旋转时内圈、外圈的滚道面或滚动体的滚动面由于疲劳而呈现鱼鳞状的剥离现象。
轴承剥落损伤原因：
●载荷过大。
●安装不良（非直线性)。
●力矩载荷。
●异物侵入，进水。
●润滑不良，润滑剂不合适·轴承游隙不适当。
●轴、轴承箱精度不好，轴承箱的刚性不均。
●轴的挠度大。
●生锈、浸蚀点、擦伤和压痕（表面变形现象）引起的发展。
措施：
●检查载荷的大小及再次研究所使用的轴承。
●改善安装方法。
●改善密封装置，停机时防锈。
●使用适当粘度的润滑剂，改善润滑方法。
●检查轴和轴承箱的精度。检查游隙。
下列是中华轴承网（简称：华轴网）分享的轴承剥落损坏图片实例：
实例1：

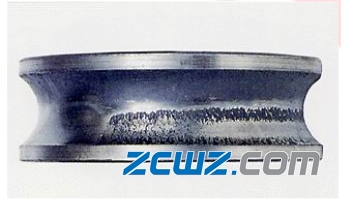

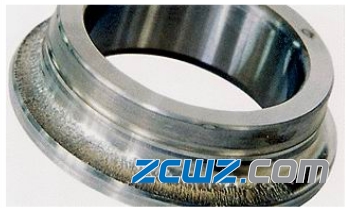

向心角接触球轴承的内圈沿轨道面的半周产生的剥离。原因是由于切削液的侵入而造成润滑不良。
实例2：

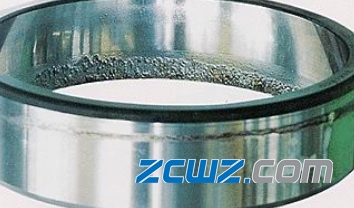

向心角接触球轴承的内圈与滚道成斜面产生的剥离。安装时定心不准造成的。
实例3：

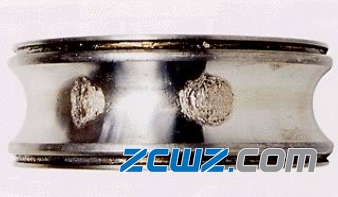

深沟球轴承的内圈，滚道面上产生的球距的剥离。由安装时冲击载荷造成的压痕发展而成。
实例4：
向心球轴承的内圈，滚道面上产生的球距的剥离。由停转时冲击载荷造成的压痕发展而成。
实例5：

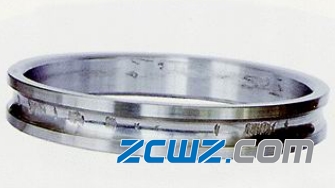

实例4的外圈，滚道面上产生的球距的剥离。由停转时冲击载荷造成的压痕发展而成。
实例6：

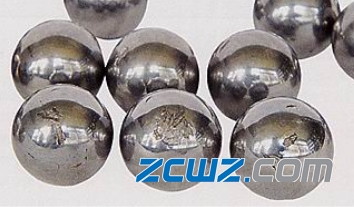

实例4的球(滚珠)|球表面的剥离。由停转时冲击载荷造成的压痕发展而成。
实例7：

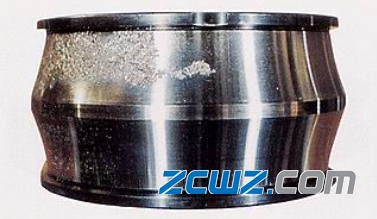

自动调心滚子的内圈。只是滚道面单列产生的整圈剥离|过大轴向载荷造成的损伤。
实例8：

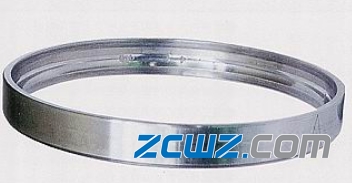

实例7的外圈。滚道面单侧产生的整圈剥离过大轴向载荷造成的损伤。
实例9：

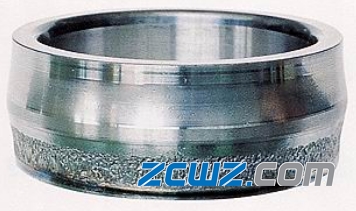

自动调心滚子轴承的内圈。只是滚道面单列产生的剥离润滑不良造成的损伤。
实例10：

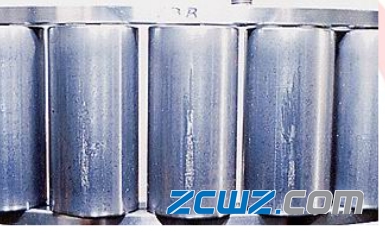

圆柱滚子轴承的滚子，滚动面轴向上产生的初期剥离。组装不良造成的内伤引起的故障发展。
