轴承视界直线运动滚动支承的分类、结构与代号
| 类型 | 结构简图及代号 |
|---|---|

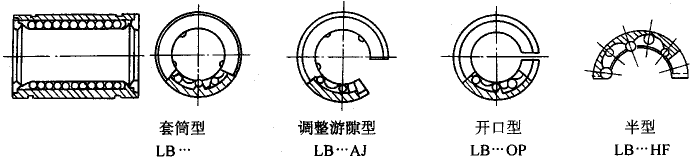

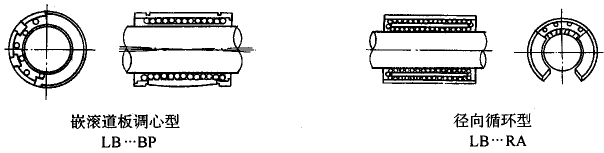

| 直线运动球轴承 | |
 | |
 | |
 | |

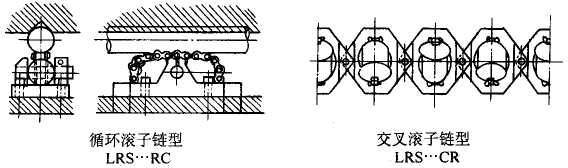

| 直线运动滚子轴承 | |

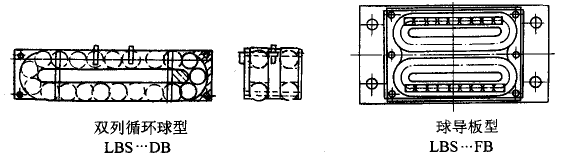

| 滚动直线球导轨支承 |  |

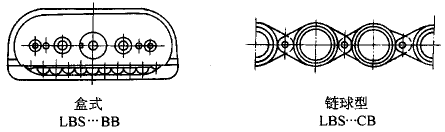

| 滚动直线球导轨支承 |  |

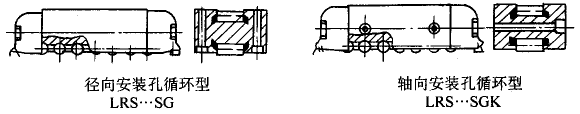

| 滚动直线滚子导轨支承 | |
 | |
 | |
 | |

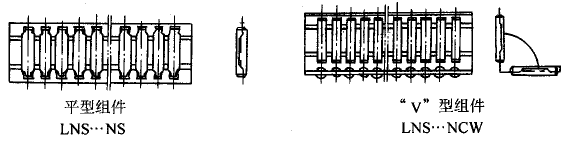

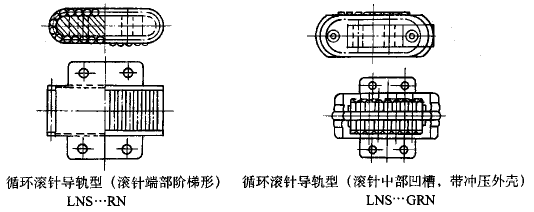

| 滚动直线滚针导轨支承 | |
 | |
 | |
 |
